特點

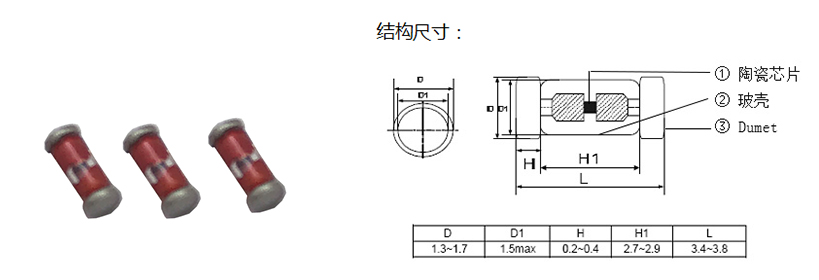

1、尺寸Φ3.6mm*1.6mm
2、阻值范圍1K OHM ～ 2M OHM
3、B值范圍2000 ～ 6000K
4、工作溫度范圍-40 ～ +300℃
5、符合RoHS要求
應用范圍
電飯煲，微波爐，電磁爐，咖啡壺，電熱毯，豆?jié){機，烤面包機等
電氣性能參數
電阻值： R25=5KΩ±5%
B值： B25/50=3375K±5％
熱時間常數：≤20s（靜止空氣中）
耗散系數： ≤2.5mW/℃（靜止空氣中）
使用溫度范圍：－40～+250℃

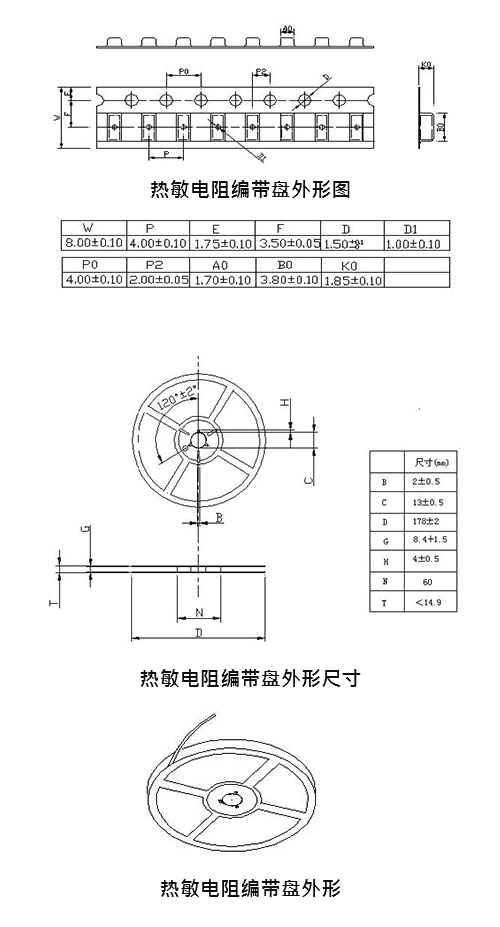

包裝
可靠性試驗
|
高溫試驗 |
熱敏電阻在250℃±10℃的環境中保持1000小時，試驗后，相對于初始值的變化率在±5%以內。 |
|
恒定濕熱試驗 |
熱敏電阻在40℃±2℃相對濕度90～95%的環境中保持48小時，試驗后，相對于初始值的變化率在±2%以內。 |
|
溫度快速變化試驗 |
熱敏電阻循環5次，在-40℃±10℃、250℃±10℃溫度下的暴露時間為30min。試驗后，相對于初始值的變化率在±2%以內。 |
|
耐低溫試驗 |
熱敏電阻在溫度為－40℃±3℃的環境中放置100小時后，在常溫下放置1小時，試驗后，相對于初始值的變化率在±2%以內。 |
|
煮沸試驗 |
熱敏電阻在100℃、水量2.5升的水中煮沸6小時后，隨水一起16小時自然冷卻，試驗后，相對于初始值的變化率在±2%以內。 |
|
高溫負荷試驗 |
熱敏電阻在110℃±5℃的環境中消耗10mW的功率250小時；試驗后，相對于初始值的變化率在±2%以內。 |
|
振動 |
熱敏電阻經受加速度10m/S2，振幅1.5mm，掃描頻率10Hz到500Hz，XY方向各15mim的振動試驗后應無損傷，其阻值變化應不大于±2%。 |
|
碰撞 |
熱敏電阻經受加速度10m/S2，脈沖持續時間11ms的碰4000次后無損傷，其阻值變化應不大于±2%。 |
|
拉力強度 |
熱敏電阻引出端經受5N拉力試驗后，外觀應無損傷，其阻值變化應不大于±2%。 |
|
彎曲 |
熱敏電阻經受彎曲試驗后，玻璃外殼與引出線封裝連接處應無裂痕，其阻值變化應不大于 ±2%。 |
|
可焊性 |
260℃純錫中浸焊2S，使用中性助焊劑，其表面涂布應均勻、光滑，吃錫面超過95%。 |
