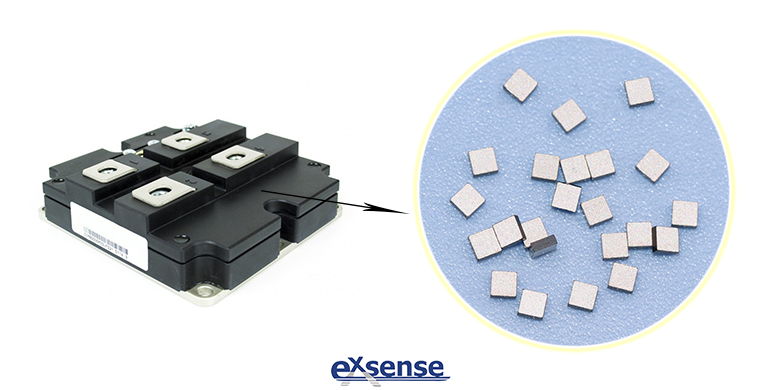

IGBT，作為新能源電動汽車電氣控制、高鐵電機控制器、高壓變頻的核心部件，被稱為電力電子行業里的“CPU”。小到消費電子、家電，大到飛機、艦船、軌道交通、智能電網等戰略性產業，都需要IGBT模塊的參與。廣東愛晟電子科技有限公司生產的高精度銀電極NTC熱敏芯片，因其高靈敏、快速反應的特點，被用于IGBT模塊的溫度監測和溫度控制。

因IGBT既有金屬氧化物半導體場效應晶體管（MOSFET，Metal-Oxide -Semiconductor Field Effect Transistor）高輸入阻抗的優點，又有雙極結晶體管（BJT，Bipolar Junction Transistor）低導通壓降的優點，因此其被視為用低電壓控制高電壓通斷的高速開關。IGBT的開關速度很快，可達微秒，而且驅動功率小，通常15V左右的控制電壓就可以驅動。

目前，高壓IGBT的研制水平為（600~1200）A/6500V，其工作頻率為（18~20）kHz，而且隨著發展電壓等級越來越大。換言之，可以用15V的電壓來控制上千伏的電壓通斷，通斷頻率可達10KHz以上。該特性使IGBT被廣泛應用于電機驅動、調頻、逆變電路、開關控制等，并成為工業生產、運輸、軌道交通電機中的主角。

IGBT因其獨特的特性，被常用于逆變、變頻電路。

一、PWM變頻電路

PWM脈寬調制，是靠改變脈沖寬度來控制輸出電壓，通過改變周期來控制其輸出頻率。靜音式變頻調速系統（SPWM，Silent Pulse Width Modulation）波形就是脈沖寬度按正弦規律變化而和正弦波等效的PWM波形。這個脈沖波就需要IGBT、MOS管等晶體管產生。

二、多電平逆變、變頻電路

通過將IGBT布置為多種形式的拓撲結構，可以實現將直流電轉為交流電，交流電頻率實現可控可調。逆變電路中最為常見的是兩電平、三電平電路。高壓變頻器常用三電平方案，IGBT有三種狀態：

1、輸出為正（P）

2、輸出為0（不導通）

3、輸出為負（N）

銀電極IGBT用NTC熱敏芯片，精度可達±0.5%、±1%、±2%、±3%，工作溫度范圍為-50℃~+200℃。NTC芯片具有良好的耐熱循環能力和快速響應時間短的特點，使IGBT模塊在高溫工作中，依然能保持良好的穩定性和可靠性。

參考數據：

科慧智控學習圈 《IGBT——電力行業里的“CPU”》
