IGBT具有開關頻率高、導通功耗小及門極控制方便等特點，因此在大功率變換系統中得到廣泛的應用。在IGBT應用中，除其本身的技術水平以外，另一個要考慮的重要因素是其驅動器的設計是否合理與可靠。IGBT驅動器作為功率電路和控制器之間的接口電路，對系統的功耗和可靠性等方面有著極大的關聯，一個優化的驅動器在功率變換系統中是不可或缺的。

驅動器主要是完成三方面功能：

一、驅動功能。為IGBT開關提供足夠大的驅動電流，保證IGBT能在驅動器控制下可靠地開通和關斷；

二、保護功能。當IGBT發生短路或者過流時，驅動器能在最短的時間關斷IGBT，保護功率器件；

三、電氣隔離。在高電壓、大功率的應用場合，驅動器作為控制電路與功率電路之間的連接橋梁，必須保證控制電路不會受功率電路的干擾和影響。

由于IGBT電流容量和電壓等級的不同，對其驅動器的技術要求也存在差異。在小功率應用中，由于驅動電流比較小，大多采用集成驅動器。而在大功率、高電壓的應用中，如大功率UPS不間斷電源（UPS，Uninterruptible Power Supply）、高壓變頻器等，就要求驅動器提供更大的驅動電流、更高的隔離電壓和更完善的保護功能。今天，愛晟電子先從大功率IGBT完善的信號處理功能這一技術特點來分析。

在高壓大功率應用中，考慮到開關產生的強干擾和IGBT的高成本等因素，確保IGBT驅動信號的可靠性非常重要。因此，大功率IGBT通常都具有完善的驅動脈沖信號預處理功能，其目的是保證IGBT柵極的脈沖信號的可靠性。常見的驅動信號處理功能如下：

一、雙路脈沖互鎖功能

當驅動模塊輸出兩路脈沖信號分別控制同一橋臂上面的上、下兩只IGBT時，如果驅動信號同時控制兩只IGBT導通，則會出現直通短路的現象，可能造成IGBT或其它器件的損壞。為了防止上述情況出現，在驅動模塊的內部設計了信號互鎖電路，確保當輸入兩路脈沖信號同時為高時，兩路輸出同時為低電平，防止出現直通現象。當需要雙路驅動信號獨立控制時，也可以通過外部端子屏蔽互鎖功能。

二、IGBT抑制窄脈沖功能

由于控制電路或者干擾等原因造成的窄脈沖信號，通過驅動器加到IGBT的柵極，可能造成IGBT在短時間內完成一個開關過程，過短的脈沖信號使IGBT還未完全開通又轉為關斷，對變換器的輸出產生不良影響，并且增加了IGBT的開關損耗，降低了系統的效率。在驅動器中設計了濾波電路，去除窄脈沖信號，有利于提高IGBT可靠性。

三、IGBT死區時間設定功能

在半橋式的工作模式下，兩只IGBT必須輪流導通，為了防止兩只IGBT在開關交替過程中出現兩管同時處于開通狀態，在兩管交替導通時必須加入一定的死區時間。根據不同特性的IGBT，死區時間也不相同。在雙路大功率驅動模塊中，內部設計的死區控制電路，都可以通過外部端子的不同接法來調節死區的大小，如通過外接不同容量的電容或高、低電平。

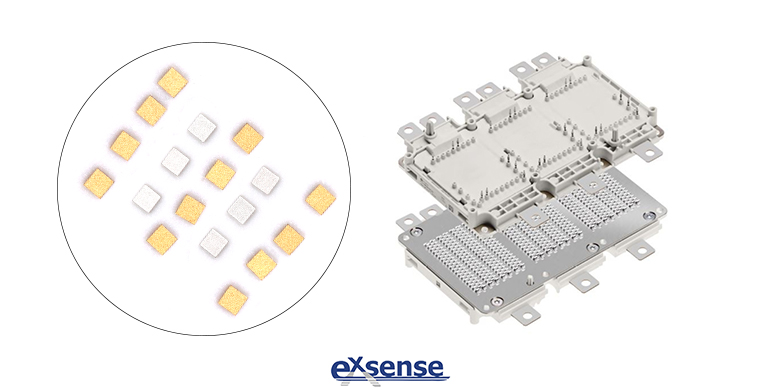

廣東愛晟電子科技有限公司生產的IGBT用NTC熱敏芯片，具有高穩定、良好耐熱循環、高精度等特點，能有效地輔助大功率IGBT在工作過程中更穩定地運作。





參考資料：

電力電子技術與新能源《大功率IGBT驅動的技術特點及發展趨勢分析》
