作為最早被使用的燒結型導電漿料之一的導電銀漿，因其固化溫度低、粘接強度高、電性能穩定、性價比高而被大部分廠商作為功能性導電材料以生產銀電極NTC熱敏芯片。與導電碳漿、導電銅漿相比，其良好的導電性能備受關注及青睞，被廣泛應用于電子工業。

而隨著燒結型導電銀漿的日益普及，隨之也引出了銀遷移這一現象。該現象是指存在直流電壓梯度的潮濕環境中，水分子滲入含銀導體表面電解形成氫離子和氫氧根離子。在電場的作用下，銀離子從高電位向低電位遷移，并形成絮狀或枝蔓狀擴展，在高低電位相連的邊界上形成黑色氧化銀。銀遷移在NTC熱敏芯片投入使用后會導致可靠性的降低，導致下列危害：

一、設備工作失常的潛在隱患

電子材料的離子遷移是由與溶液和電位有關的電化學現象所引起的，與從金屬溶解反應、擴散和電泳中產生的金屬離子移動反應及析出反應等有關。特別是在高密度組裝的電子設備中，材料及周圍環境相互影響導致離子遷移發生，引起電特性的變化而成為故障的原因。

二、絕緣電阻劣化

銀離子遷移對印刷電路板的絕緣性能的危害十分大。日本學者綱島通過在酚醛紙積層印刷電路板上的銀電極上施加250V直流電壓，在40℃、90%RH的環境放置24小時，測試得到絕緣電阻的劣化情況，結果顯示絕緣電阻隨著時間的推移不斷減小。

三、引發災難性事件的潛在因素

隨著銀遷移過程的發展，黑褐色的Ag₂O不斷朝向陰極側生長，而在陰極側不斷被還原出來的Ag反過來自陰極向陽極生長發展。由陽極向陰極生長的Ag₂O和由陰極還原向陽極遷移生長的Ag，當它們未接觸之前，電路工作尚能維持很好的穩定狀態。

然而，樹枝狀A(yù)g₂O和還原Ag的枝晶不斷生長，它們之間一旦相接觸，便會在該處產生瞬間的局部過電流（短路電流）而將其熔斷，于是絕緣電阻又恢復到發生短路前的狀態。就這樣Ag的還原生長與短路熔斷反復進行，便導致對應的絕緣板面局部炭化，而使其處于持續的電短路狀態，造成永久性破壞甚至使基材燃燒起來。

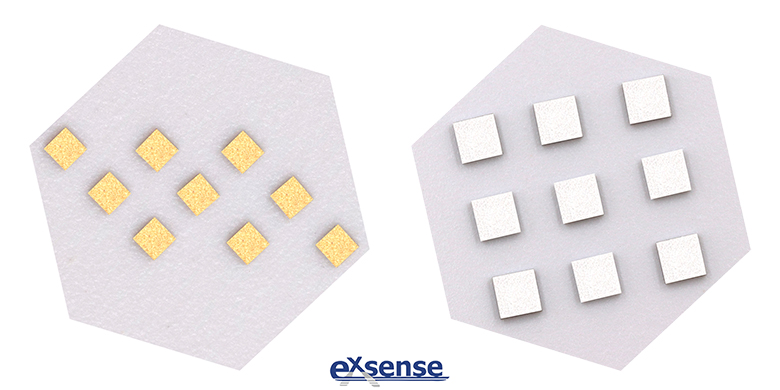

為了應對銀遷移現象，廣東愛晟電子科技有限公司推出了應對的新產品——金電極NTC熱敏芯片。相對于銀電極NTC熱敏芯片，金電極NTC熱敏芯片具有以下特點：

1、高可靠性：在潮濕的工作環境中，金電極不易產生離子遷移。相比之下，銀電極長時間在潮濕的工作環境中工作會容易出現銀遷移的自然現象。（可對應以上試驗）

2、高穩定性：金電極NTC熱敏芯片金漂移率低，長時間工作阻值離散性也能保持在規定范圍內，適合應用于需要長期穩定進行溫度監測的場景。

3、適用于各種混合設計多功能模塊：紅外熱電堆、IGBT模塊、熱敏打印頭、集成模塊、半導體模塊、電源模塊等等。

4、多種包裝方式：藍膜包裝，托盤包裝，散包裝等。





參考數據：

電子制造資訊站《Ag離子遷移的生長機理與危害》
