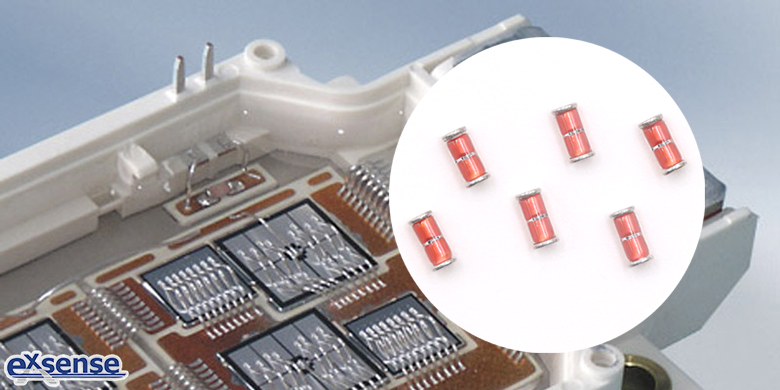

IGBT是一款復合全控型電壓驅動式功率半導體器件，其由BJT(雙極型三極管，Bipolar Junction Transistor)和MOS(絕緣柵型場效應管，Metal Oxide Semiconductor)組成。為了實時監測IGBT的工作溫度，防止其因溫度異常導致失效，通常需要安裝MELF貼片玻封NTC熱敏電阻作為溫控元器件。

在半導體電源應用中，低電感的短路往往可能伴隨高電流發生，而這種短路狀況可能是由于驅動干擾、半導體故障或者負載短路等導致的。而半導體開關，如IGBT、IGFET（絕緣柵場效應晶體管，Insulated Gate Field Effect Transistor）、MOSFET（金屬氧化物半導體場效應晶體管，Metal-Oxide -Semiconductor Field Effect Transistor）等，則可以主動限制短路電流，以保護整個程序以及外圍設備免受損壞。由于施加的全部電壓造成了半導體中的高電損耗，為了避免半導體開關的損壞，就需要在短路模式下快速關閉開關。因此，就需要有一款能改善短路、提高穩定性的IGBT，且需置入MELF貼片玻封NTC熱敏電阻以實時監測其工作溫度。

改善短路、提高穩定性的IGBT，包括有半導體第一表面的發射端，半導體第二表面的集電極端，第一導電性類型的第一區域位于第一表面和第二表面之間的半導體中。集電極注入結構與第二表面連接且其為第二導電類型，包括彼此之間第一橫向距離的第一部分和第二部分。值得注意的是，在IGBT的第一部分和第二部分之間的區域中還置入了一個毗鄰第一區域的MELF貼片玻封NTC熱敏電阻實時監測IGBT的工作溫度。

廣東愛晟電子科技有限公司研發、生產的MELF貼片玻封NTC熱敏電阻，因溫度范圍廣、精度高、適合無引線封裝，在IGBT中起到溫度監測以及溫度控制的作用。





參考數據：

US9825023B2《Insulated gate bipolar transistor comprising negative temperature coefficient thermistor》
