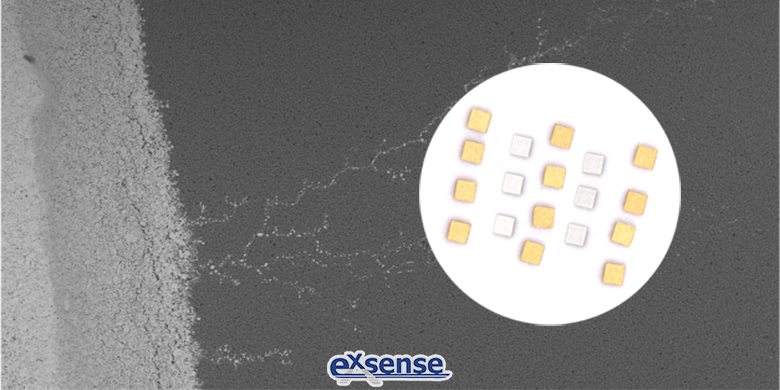

什么是銀遷移現象呢？它是指水分子在潮濕環境中（尤其是直流電壓梯度的環境），滲入到含銀導體的表面，然后電解形成氫離子和氫氧根離子；然后，銀離子會在電場的作用下從高電位遷移至低電位，同時形成枝蔓狀或者絮狀擴展，黑色氧化銀便會在高、低電位相連邊界形成。在NTC芯片應用當中，銀遷移現象會導致熱敏芯片在投入使用后降低其可靠性。

銀遷移發生的前提是：

一、必須在兩電極間的絕緣物表面或內部存在著導電性或?qū)щ姷臐駳獗∧ぃ?/span>

二、在兩電極間施加了直流電壓。

銀遷移是電化腐蝕的特殊現象，其發生機理是當在絕緣基板上的銀電極（鍍銀引腳或鍍銀的PCB布線）間加上直流電壓時，當絕緣板吸附了水分或含有鹵素元素等時，陽極被電離。

水（H₂O）在電場作用下被電離：

H2O?OH-+H+

H+在移向陰極時獲取電子氫氣（H₂）并向空間逸出，同時OH-移向陽極將陽極Ag溶解形成AgOH，具體化學反應公式如下：

Ag?Ag++e（氧化反應）

Ag++OH-?AgOH（還原反應）

由電化學反應生成的AgOH是不穩定的，很容易和空氣中的氧或合成樹脂中的基團反應，在陽極側生成氧化銀。

2AgOH?Ag₂O+H2O

假設陽極被不斷溶蝕并伴隨氧化銀成長，在其抵達陰極時Ag便會被還原而后析出，具體化學反應公式如下：

Ag₂O+H₂O?2AgOH?2Ag++2OH-

由于上述的化學反應處于不斷循環的狀態，因此會導致Ag₂O呈樹枝狀從陽極往陰極擴展，而且Ag會被還原而后析出。

銀遷移現象不僅沿著絕緣基板的表面發生，而且也會沿著基板的厚度方向發生。銀遷移的影響因素有：

一、銀遷移狀態隨有機絕緣板上的分解物的種類、施加的直流電壓的大小、水的純度、處理的溫度與濕度等的不同而不同；

二、銀遷移現象的發生還會因電極之間存在的特定離子（如存在Cl-、Br-、I-、F-等鹵素離子）而變得更容易。

為了更好地避免銀遷移導致設備損壞，廣東愛晟電子科技有限公司研發、生產了一款高精度的金電極NTC芯片，相較于銀電極NTC芯片，其具有更高可靠性以及更高穩定性。





參考數據：

電子制造資訊站《Ag離子遷移的生長機理與危害》
