由NTC熱敏電阻芯片作為核心,采取不同封裝形式構成的熱敏電阻被廣泛應用于溫度探測、溫度補償和溫度控制電路，其在電路中起到將溫度的變量轉化成所需的電子信號的核心作用。由于電子設備高精度溫度探測、溫度控制的需要，對NTC熱敏電阻的R電阻值、B值的精度和穩定性提出了越來越高的要求。

現有的NTC熱敏電阻芯片一般采用以下工藝流程進行生產：熱敏半導體陶瓷粉末制備——單個成型——燒結——燒滲電極——電阻率測試。該工藝過程是直接由熱敏半導體陶瓷粉末直接制成單個的NTC熱敏電阻芯片，并在熱敏電阻的兩端部燒滲端電極。

該工藝技術在陶瓷粉料配方已經確定的情況下，單個NTC熱敏電阻芯片的電性能取決于產品的幾何尺寸和燒結工藝對電性能影響。由于半導體陶瓷材料受燒結工藝參數的燒結溫度、爐腔氣氛等條件影響較大，使得現有的NTC熱敏電阻芯片制造工藝技術存在了兩個明顯的不足：

一、阻值精度低。現有技術制成的產品電氣性能定型于燒結工藝，燒結、燒滲電極后的阻值分散且不能調節，批量生產中R25阻值精度一般在±5％內、B值(NTC熱敏電阻的材料常數)在±3％內，無法滿足高精度要求。

二、穩定性差。制成后的NTC熱敏電阻芯片的兩電極間的半導體陶瓷體裸露，在潮氣、鹽霧、空氣氧化、腐蝕性氣體等惡劣環境中很容易造成半導體陶瓷和金屬電極間的老化，從而形成電氣性能的漂移。電性能在高溫老化1000小時后漂移量達到3％，這遠遠超出高精度測溫應用場合中要求的R電阻值及B值0.3％的精度要求。

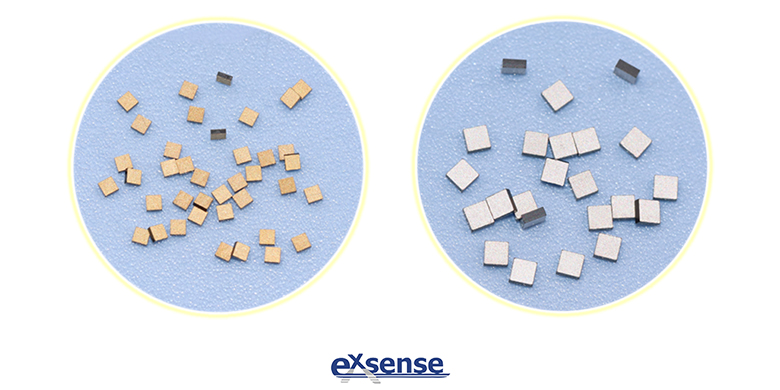

現提供一種高精度NTC熱敏電阻芯片制作方法《高精度NTC熱敏電阻芯片的制作-2》，能較好地實現高精度，擁有高可靠性。使用此方法生產的NTC熱敏電阻芯片，高精度產品(±0.5％)的命中率會有非常大的提高，產品的穩態濕熱性，高溫負荷變化率及熱沖擊變化率小。
