近年來，因應新能源汽車市場需求，IGBT模塊持續向高開關頻率方向發展。這導致IGBT在工作過程中的熱量急劇增加，容易導致失效。針對IGBT運行時產生的高熱量，可通過NTC熱敏電阻進行實時溫度監測，為IGBT提供關鍵熱管理參數。

一、熱管理安全邊界的保衛者

過溫保護是NTC熱敏電阻在IGBT模塊中最基礎也是最重要的作用。IGBT在高壓、大電流工作條件下會產生一定的功率損耗，這些損耗絕大部分轉化為熱能，導致芯片溫度迅速上升。當模塊內部溫度升高時，NTC電阻值呈指數規律下降，這一變化會被采集電路轉換為電壓信號，經ADC采樣后送至微處理器。微處理器通過比對實時溫度與預設溫度閾值，在超溫風險出現時及時采取降頻、限流或關斷等保護措施，避免IGBT失效。

二、動態熱管理的搭檔

IGBT的許多關鍵參數如導通壓降、開關損耗和短路耐受能力都具有明顯的溫度依賴性，通過NTC熱敏電阻提供的溫度信息，微處理器可以動態調整工作參數以實現最佳性能。當NTC熱敏電阻檢測到IGBT溫度升高時，微處理器可相應增加?xùn)艠O驅動電壓，抵消因溫度上升導致的導通電阻增加，使導通損耗維持在正常范圍內。

三、可靠性設計的基石

在IGBT故障預測方面，利用NTC熱敏電阻采集的溫度歷史數據，結合IGBT相關性能算法，能夠?yàn)镮GBT模塊的可靠性設計提供依據。當熱敏電阻監測到溫度異常升高或波動時，微處理器能夠及時發出預警信號，提示維護人員進行檢查，避免潛在故障演變?yōu)閲?yán)重事故。這種預防性維護策略不僅提高了IGBT的可靠性，還降低了維修成本，延長模塊使用壽命。

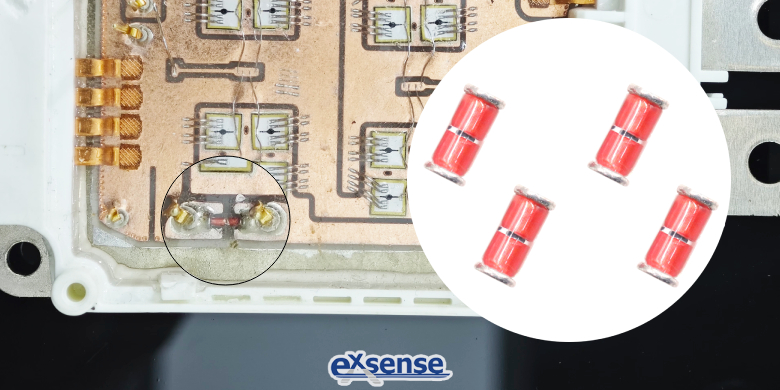

NTC熱敏電阻作為IGBT模塊溫度監測與控制的核心元器件，是保障IGBT在復雜溫度環境下平穩運行的關鍵。為滿足高溫下的精準測溫，愛晟電子推薦使用GT-T系列MELF貼片玻封NTC熱敏電阻，其玻璃封裝可耐受IGBT高溫段的工作環境，保證測溫過程的穩定性與準確性。另外，MELF貼片玻封NTC熱敏電阻的小尺寸，能迎合IGBT小型化、集成化的發展需求。隨著IGBT模塊制造工藝的不斷演進，愛晟電子相信MELF貼片玻封NTC熱敏電阻的溫度感知能力不僅為IGBT模塊的安全運行筑牢防線，更為其能源高效轉換提供了可能。
