BOSA(Bi-Directional Optical Sub-Assembly,光收發一體組件)在組件內部便能完成光-電/電-光雙向轉換,迎合當今光通系統高度集成的需求,因此受到越來越多光通訊廠商的青睞。而BOSA工作穩定性對溫度依懶性很高,輕微溫度波動便會影響其發射功率及接收靈敏度,故需NTC芯片配合進行溫度監控,以保證BOSA的穩定運行。

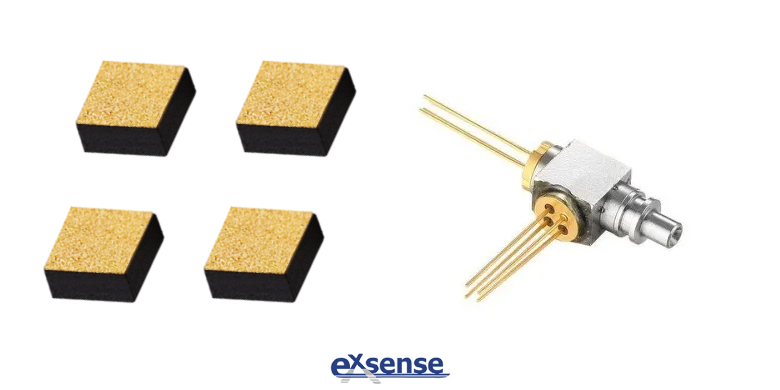

NTC芯片一般被安裝于BOSA管芯基板上,與其溫度監測模組連接,直接反映BOSA內部溫度變化,有效降低溫度獲取的偏差。具體地,NTC下表面會通過焊接工藝(如銀膏)被設置于基板上;上表面則通過邦定工藝(如金線)與管芯引腳電連接,并經由引腳與BOSA的控制模組、信號放大器及溫度監測模組連接。當NTC芯片采集到溫度信號后會被轉化為電壓信號,然后與預設電壓值進行對比;對比所得電壓差值被信號放大器放大后,傳輸至控制模組完成整個溫度采集過程。選型方面,愛晟電子推薦使用DT-G系列金電極NTC芯片:
一、高精度,金電極NTC的加入能夠有效提升BOSA溫度監測的精確度,輔助其減少溫度矯正的誤差,保障了控制模組溫度數據收集的準確可靠,同時提高BOB(BOSA on Board)校準直通率。
二、小尺寸,金電極NTC芯片可達0.25mm×0.25mm,可滿足BOSA集成化需求,為其內部緊湊空間節省更多安裝位置。
三、高靈敏,愛晟電子金電極熱敏芯片擁有優異一致性,使其響應速度比傳統NTC芯片更快,令溫度監測過程耗時更短,避免因瞬時溫升導致的波長漂移和接收靈敏度下降,降低高速傳輸誤碼率。
綜上所述,金電極NTC芯片的高效溫度監測解決了BOSA對溫度敏感的核心痛點,實現了溫度數據的實時采集與反饋。隨著光模塊的更新迭代,愛晟電子的高精度金電極NTC芯片正從“感知溫度元器件”往“溫度監控中樞”邁進,協助BOSA實時診斷內部溫度狀態,完善其溫度管理系統。
