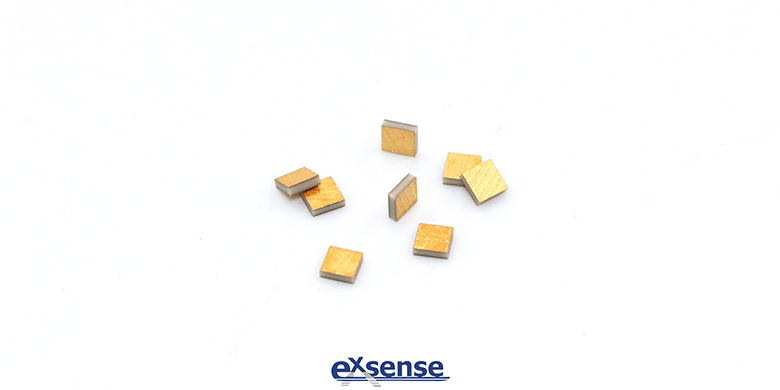

廣東愛晟電子科技有限公司生產的單層芯片電容具有體積小，電容量大，良好可悍性的特點，多被應用于微波集成電路中，起到隔直、RF旁路、濾波、調諧等作用。今天，我們?yōu)榇蠹乙环N適合表面貼裝的單層芯片電容。

這款單層芯片電容有良好的結構強度，使生產過程變得更簡單，降低生產成本，并且可以利用薄介電層去提供高電容量。這款用于表面貼裝的芯片電容，具有高結構強度，是將綠色陶瓷介電材料和陶瓷/金屬復合材料層壓在一起，切割成單獨的芯片后燒結而成。電容所使用的復合材料包含了足夠使其產生導電功能的金屬量，從而使復合材料可以被用于一個或兩個電極，并用于安裝電容器到PC板上?；蛘?，電容所使用的復合材料沒含有足夠使其產生導電功能的金屬量，但足以使其作為電鍍過程的種子點。則在復合材料上涂覆導電金屬，然后安裝在PC板上，覆蓋涂層的復合材料提供了與內部電極的電氣連接，幫助芯片電容的表面貼裝。

單層芯片電容具有非常有用的形狀因數，可用于組裝成微波頻率和類似的電路。這些電路可以裝置在印刷電路板上，也可以被裝置于芯片載體內的集成電路中，陶瓷電容器的尺寸可與PC板或帶有IC的芯片載體上的帶狀線寬度相匹配。在裝配時，芯片電容的底面通常是被焊接或用導電環氧樹脂連接到印刷電路板基板的表面上。芯片電容的上表面通常呈現一個或多個導電墊，這些導電墊通常是利用帶狀邦定或電線邦定到另一個電路連接點。

此外, 通過將芯片電容的胚體部分組裝, 并將其混合燒結, 得到一個沒有預成型的部件，它不包含環氧樹脂、膠水、焊料或附件裝置。因此，進一步為芯片電容提供高結構完整性，簡化了制造過程，同時允許單層芯片電容進一步小型化。Green-state方法進一步提供了靈活性，允許根據客人的需要獲取更大范圍的電容值。
