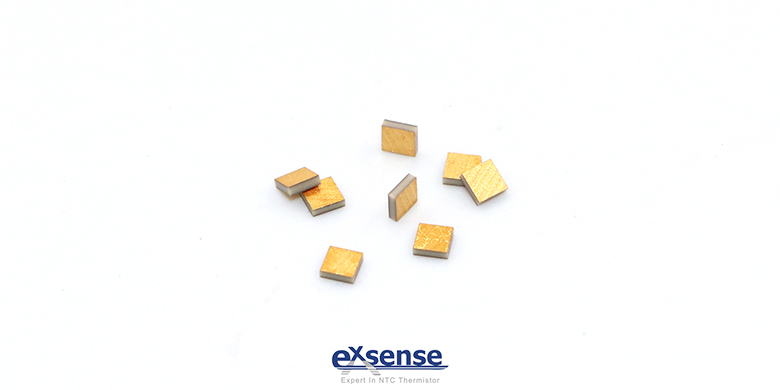

在電子線路中，芯片電容用來通過交流而阻隔直流，也用來存儲和釋放電荷以充當濾波器，平滑輸出脈動信號。廣東愛晟電子科技有限公司生產的芯片電容，具有尺寸小、厚度?。ê穸纫话銥?/span>0.15~0.5mm）、損耗低等優點，可根據客戶的要求定制不同的尺寸及參數。

今天，愛晟電子介紹一種使單層芯片電容（SLC）具有較高電容值的方法。通過這種方法制備的芯片電容，由燒制的陶瓷介電質組成，陶瓷介電質經過固化后，在其每側涂覆有導電金屬。然后，將陶瓷介電質切成單個電容，并將帶有導電涂層的陶瓷封裝在絕緣材料中。

目前，大多數制備芯片電容的方法都會存在一個通病，就是由于陶瓷介電質厚度的限制，使電容值有限。因此，陶瓷電介質必須有足夠的厚度，使其具有所需的物理強度，以處理處于生坯狀態和處于燒制狀態的電介質，同時還要有足夠的厚度，使其在燒制陶瓷生坯時不會過度翹曲。

利用這個制備方法生產出來的單層芯片電容，其電極之間的陶瓷間隔非常薄，并允許多個電容備置于一個陶瓷生柸上，以減少電容電極之間泄漏的可能性。

這種芯片電容的制備方法，在給定尺寸的情況下使電容器的電容值大大增加。這種制備方法還允許在一個體內使用多個單層芯片電容，以便包括多個不同電容的單個電容器結構可以連接在一個電路中。一個列或行，甚至兩個或三個電容器可以留在一個組成帶上，和電容連接在一個單獨的電路。另外，一些電容器可以單獨連接，而另一些則將其導線并聯以增加電容。

參考信息：

US3882059 METHOD OF MAKING CERAMIC CAPACTOR

Inventor: Gilbert J. Elderbaum, Clinton, Conn.

Assignee: Technical Ceramics, Inc., Clinton, Conn.

Filed: May 11, 1973

Appl. No.: 359,229

U.S. Cl. ................... 29/25.42; 156/89; 264/61; 317/261

Int. Cl............................................. H01g 13/00

58) Field of Search ........... 317/258, 261, 242, 246;

29/25.42; 156/89; 264/61

References Cited

UNITED STATES PATENTS

2,494,699  1/1950 Forrester........................... 371258 X

2,673,949  3/1954 Khouri................................. 317/242

3,021,589  2/1962 Weller ................................ 29/25.42

3,235,939  2/1966 Rodriguez........................... 29/25.42

3,379,943  4/1968 Breedlove............................ 371/261

3,380,854  4/1968 Robinson......................... 317/242 X

3,466,513  9/1969 Belko................................... 317/261

3,491,275  1/1970 Puppolo........................... 317/261 X

3,581,167  2/1970 Weater.................................. 317/261

3,603,850  9/1971 Kirshner .............................. 317/261

3,679,950  4/1971 Rutt...................................... 317/261

Primary Examiner-E. A. Goldberg

Attorney, Agent, or Firn-DeLio and Montgomery
