單層芯片電容的優良微波頻率、高介電常數，使其被廣泛應用于微波器件、射頻器件、LED等需要微組裝工藝的電子設備中。常規的單層芯片電容為獲取高介電常數，其瓷體晶粒必須≥30μm，這就容易導致高溫高濕環境下，水汽容易吸附在側壁晶界上，導致單層芯片電容絕緣電阻下降。

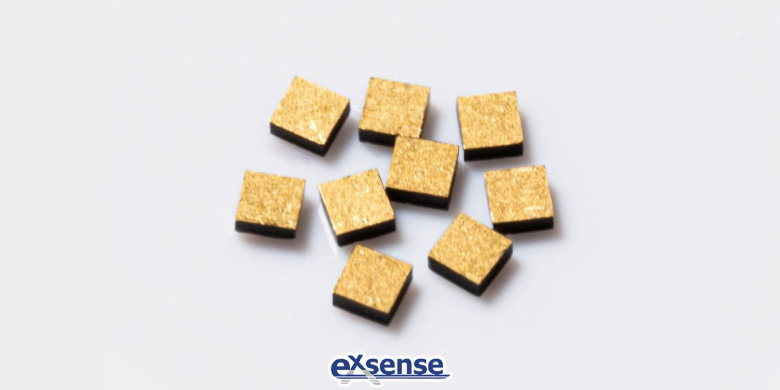

針對現有技術的不足，廣東愛晟電子科技有限公司介紹一款單層芯片電容，其性能優良，解決了單層芯片電容在高溫高濕環境下絕緣電阻下降的問題。這款單層芯片電容晶界層的材料配比為TiO2 60~65％、SrCO3 33~39％、La2O3 0.2~2.5％，配方中還包括添加劑，所述添加劑為Ta2O3、Nb2O3、Al2O3、SiO2、MnCO3或CuO中的一種或兩種以上組成。具體的制備方法如下：

一、將材料按百分比配好后加入去離子水進行混合10~20小時，然后烘干、粉碎；

二、將粉碎好的材料在1200℃~1300℃下煅燒2~3小時，然后粉碎過篩；

三、將過篩后的材料加入添加劑，其比重占總重量的0.1~1.5%，混合10~20小時后進行流延成膜；

四、將膜片在空氣中，500℃~1200℃下排膠10~40小時；然后在7％~15％氫含量的氫氮混合氣中1400℃~1450℃下還原2~3小時；最后在燒結片上涂覆氧化劑，在空氣氣氛中750~℃1200℃下氧化20~180分鐘，得到燒結后的單層芯片電容用基片；

五、將基片進行清洗和濺射鈦鎢、鎳、金，然后電鍍金，得到金屬化基片；

六、將金屬化基片進行切割，得到所需要大小的小基片；

七、將切割好的小基片用離心機甩干，然后放入烘箱中在150℃~250℃的溫度下進行固化處理，得到單層芯片電容。





參考資料：

CN102320827B《單層電容器晶界層材料、基片的制作方法、以及單層電容器的方法》
