隨著電動汽車領域的快速發展，SiC碳化硅模塊作為電力電子系統的核心組件，其性能直接關系到系統的效率、可靠性和成本。為助力碳化硅模塊進行有效且安全的工作，打線門極電阻會被安裝于其中以均衡電流，防止異常電流對模塊造成損害。

打線門極電阻不僅影響著碳化硅模塊的開關速度，還會影響開關過程中的能量損耗和模塊的熱管理。因此，合理設計門極電阻的位置對提升整個碳化硅模塊的效率至關重要。打線門極電阻一般被安裝于模塊的導電區中，并通過邦定工藝與芯片進行電連接以實現并聯，滿足模塊電流控制需求。在電路設計中加入門極電阻，可幫助碳化硅模塊：

一、降低開關損耗：結合模塊內部其它組件，減少柵極驅動回路中的源極電感，有助于降低開關過程中產生的損耗，延長模塊的使用壽命；

二、提高開關速度：利用打線門極電阻進行合理電路布局，有助于模塊提高整體的功率輸出能力；

三、增強功率密度：門極電阻為模塊帶來更高的基片利用空間，有助于模塊的小型化設計。

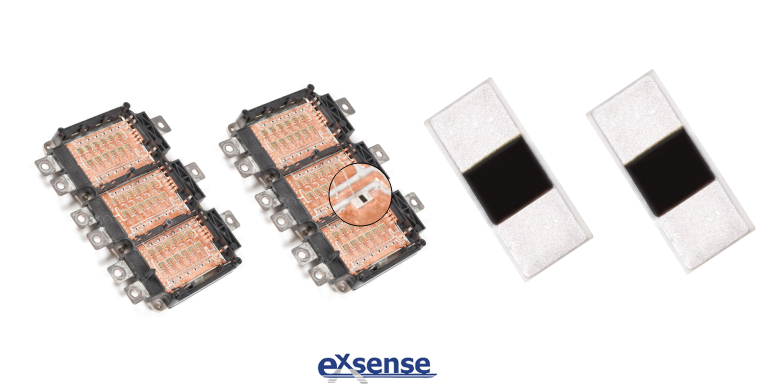

基于上述打線門極電阻在碳化硅模塊中的作用，廣東愛晟電子科技有限公司專門為碳化硅模塊廠商研發、量產了DR系列碳化硅模塊用打線門極電阻，助力碳化硅模塊性能提升。愛晟電子生產為迎合客戶不同的安裝場景，將打線門極電阻分為垂直式導通與水平式導通，為客戶在型號選擇上提供便利。此外，門極電阻還具有以下優點：

一、高精度，輔助碳化硅模塊進行更精確的電流傳輸工作；

二、耐受長時間高溫焊接，幫助模塊在高溫環境下仍能穩定運作；

三、可邦定、銀燒結，客戶能夠根據自身需求選擇合適的焊接方式。

打線門極電阻與碳化硅模塊內部其它組件相輔相成，不僅有效提高模塊的電流傳輸能力、平衡開關損耗與導通損耗，還增強了其應對復雜工況的能力。隨著碳化硅技術的不斷進步，未來愛晟電子也將持續改善打線門極電阻的設計，更加注重其與碳化硅模塊整體架構的協同優化，以滿足模塊對更高效率和更小體積的需求。
